UPS电源方波与正弦波的区别

作者来源:美世乐       发布时间: 2018-9-11
导读:

UPS电源按输出波形分类,可分为输出波形为正弦波的UPS和输出波形为方波的UPS。

UPS电源

UPS电源的输出有两种情形:

A、市电经过简单稳压后的直接输出;

B、市电或电池(直流电压)经过逆变器后的输出。

1、后备式UPS 不间断电源

正常模式下(A):市电经过稳压后输出的是纯正弦波;

电池模式下(B):直流电压经过逆变器后输出的是方波。

2、在线互动式UPS不间断电源

正常模式下(A):市电经过稳压后输出的是纯正弦波;

电池模式下(B):直流电压经过逆变器后输出是非纯正弦波。

3、在线式UPS 不间断电源旁路时输出的是纯正弦波

正常模式下(A):市电经过逆变器后输出是非纯正弦波;

电池模式下(B):直流电压经过逆变器后输出是非纯正弦波。

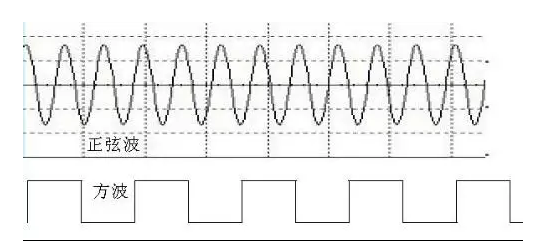

正弦波(或有的写纯正弦波)的当然最好,其波形和电网上或者发电机发的波形是一样的,而且甚至比电网上获取的电的波形还要完美,但调制出正弦波不是一件简单的事情,需要复杂的控制电路;因此成本必然上升。所以,正弦波UPS一般只在容量超过5KVA的机组,或者在线式以及部分在线互动式机组上才出现,后备机组除非容量很大,不然也是很少的。

正弦波拥有对工频变压器最高效的转换,可以负载一切能在市电上使用的设备。但因为成本问题,目前也有很多使用比如:修正正弦波和方波的修正正弦波,即不是一条正弦曲线,而是无数的小线段,使用人为的方法将他们弄成和正弦曲线差不多的样子,就是修正正弦波,修正正弦波也叫修正波,虽然相比方波好,但还是不如正弦波。

方波的话就更简单了,非常简单的推勉电路就能做出来,但因为方波波形中从最高点突然跌到最低又到最高,其间的能量损失也是巨大的,并且如果机组容量很大,这种损失可能会导致机器本身损坏,因此方波系统通常而言,不会在很大的机组上出现,而且通常是几百伏安的小容量且是后备机组的UPS电源里出现。正弦波转换效率最高,损耗最小其次是修正正弦波再者是方波。
