UPS电源的三种工作状态

作者来源:美世乐       发布时间: 2018-8-8
导读:

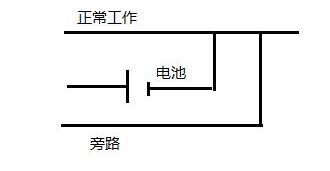

通过这个图我们就可以了解到UPS电源有三种工作状态,分别为:

UPS电源

1.正常状态

这时市电正常,市电先经过整流(交流变直流),给电池充电,同时经过整流的市电再经过逆变,变成交流电,为负载供电。

2.电池供电

当市电停电的时候,UPS电源自动切换为电池(经过逆变器)为负载供电;当市电恢复后,再自动切换为正常状态为负载供电。

这两种情况下负载都是受保护的。即UPS输出的都是干净稳定的220V交流电(实际上输出的是三相电380V,通过火线和零线的组合,为负载提供220V的电)。

3.旁路状态

UPS电源有故障时会直动跳到旁路状态,这时就相当于市电直接为负载供电了,这时负载还是有电的,只不过输入的电压不再是干净稳定的220V了。

2 增加一个维修旁路,这时就可以关机了

不论是要进行执行开机还是关机操作,我们都要注意两点,第一点就是一定不要将市电(交流电)和经过逆变器输出的交流电接在一起。因为这两条线路之间存在压差,甚至相序也可能是不一致,这样同时接到负载上以后很可能就把设备击毁了;第二点就是我们做的这些操作都要确保负载是不停电的。
