UPS电源的静态开关

静态开关

以在线式UPS静态开关的质量、切换性能的优劣以及在UPS电源整机中的工作环境是否能满足其要求，将直接影响UPS的可靠性。所以静态开关是UPS电源中的重要部件。

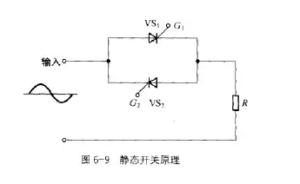

大多数UPS电源的静态开关是由两个反向并联的晶闸管组成的，如图6-9所示，其工作原理较为简单，当其输入端为正弦波电压正半周时，晶闸管VS,的栅极触发脉冲使V&正向导通向负载及提供正半周供电。当输入端电压为负半周时，晶闸管VS2承受正向阳极电压，乂&在反向阳极电压下关断，vs2的栅极触发脉冲到来时，vs2正向导通，负载及上流过与正半周相反的电流。

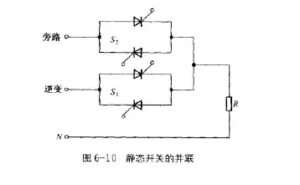

UPS电源中逆变器输出静态开关与旁路静态开关的并联工作方式如图6-10所示。当逆变器正常工作时，通过静态开关&为负载R供电，逆变器因故障退出供电时，静态开关关断，旁路静态开关导通继续为负载供电。这种静态开关与其检测控制电路配合使用，可使大中型UPS电源的逆变到旁路切换的时间达到1ms甚至更短。一般大中型UPS电源为了在主机检修时不中断对负载的供电而设置了检修旁路开关。

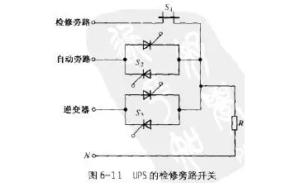

UPS电源逆变器输出静态开关、自动旁路静态开关和检修旁路开关的连接方式如图6-11所示。UPS电源正常工作时逆变器的输出静态开关灸导通为负载供电。当检修时先将逆变供电方式转为自动旁路供电，这种切换方式是UPS电源所必有的功能，所以切换时间极短而且可靠。切换到自动旁路后市电通过静态开关s2为负载供电，此时可将检修旁路开关&闭合与自动旁路静态开关S2并联为负载供电。由于次与灸并联在同一相市电上，所以其输出必然同频率、同相位、同幅度。而后将自动旁路开关灸断开改为由检修旁路开关S1供电，UPS主机已完全退出供电，便可对UPS各部分进行维护检修。当恢复逆变器供电时，可将自动旁路开关52投入工作，而后把检修旁路开关断开，最后将自动旁路供电状态切换为逆变器供电。

也有一些UPS电源在切换控制电路的时序上做了过渡设计，允许UPS电源由逆变器供电状态直接切换到检修旁路供电。以上所介绍的静态开关的切换条件必须是在逆变器的频率及相位跟踪市电功能正常的情况下进行切换。
