UPS不间断电源的工作原理和分类

作者来源:美世乐       发布时间: 2018-2-1
导读:

UPS是英语“Uninterruptible Power Supply”的缩写,中文意思是“不间断电源”,是能够提供持续、稳定、不间断的电源供应的重要外部设备。

EPS应急电源

从原理上来说,UPS不间断电源是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备;

从功能上来说,UPS不间断电源可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付;

从用途上来说,随着信息化社会的来临,UPS不间断电源广泛地应用于从信息采集、传送、处理、储存到应用的各个环节,其重要性是随着信息应用重要性的日益提高而增加的。

UPS不间断电源按照工作原理可以分为在线式,后备式和在线互动式三类。

1. 后备式UPS:在市电正常时直接由市电向负载供电,当市电超出其工作范围或停电时,通过转换开关转为电池逆变供电。其特点是:结构简单,体积小,成本低,但输入电压范围窄,输出电压稳定精度差,有切换时间,且输出波形一般为方波

2. 在线互动式UPS:在市电正常时直接由市电向负载供电,当市电偏低或偏高时,通过UPS内部稳压线路稳压后输出,当市电异常或停电时,通过转换开关转为电池逆变供电。其特点是:有较宽的输入电压范围,噪音低,体积小等特点,但同样存在切换时间

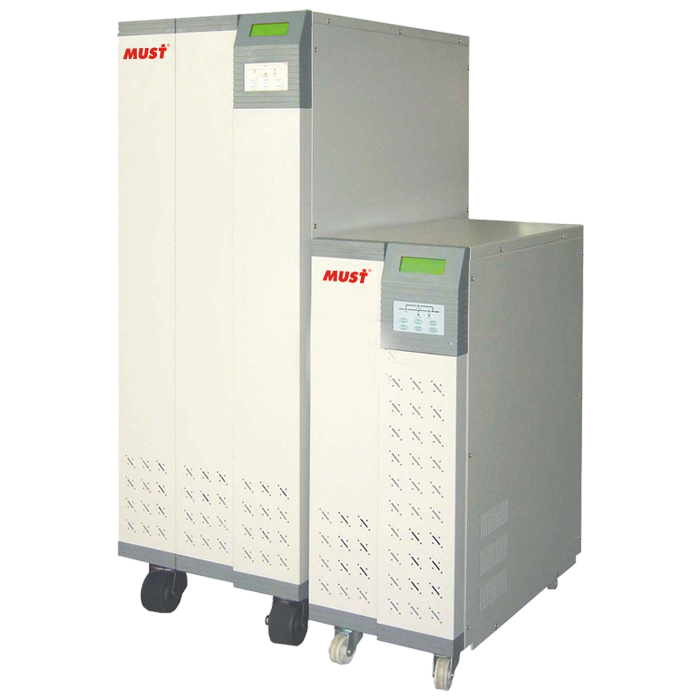

3. 在线式UPS在市电正常时,由市电进行整流提供直流电压给逆变器工作,由逆变器向负载提供交流电,在市电异常时,逆变器由电池提供能量,逆变器始终处于工作状态,保证无间断输出。其特点是,有极宽的输入电压范围,无切换时间且输出电压稳定精度高,特别适合对电源要求较高的场合,但是成本较高。目前,功率大于3KVA的UPS几乎都是在线式UPS 。
